A partir de un sencillo experimento, Faraday concibió la idea de Líneas de Fuerza. Con ellas completó el modelo del Campo de Fuerza. El experimento consistió en depositar briznas de hierro sobre una hoja de papel y situar una barra magnética debajo. Se observa que las pequeñas partículas de hierro se orientan, formando la imagen geométrica como se aprecia en la Figura. Las líneas se concentran en los extremos (llamados «polos magnéticos») de la barra magnética y se distribuyen formando líneas curvas.

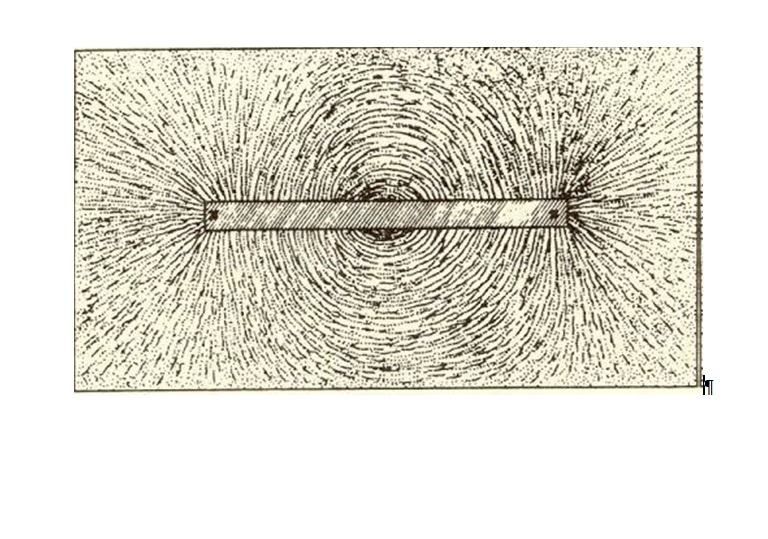

Alineación de partículas de hierro sometidas a un campo magnético. (Ilustración original de Faraday).
La imagen del conjunto producida por la disposición las partículas de hierro, suscitó en Faraday la interpretación de tales Líneas de Fuerza, como las trayectorias seguidas las fuerzas dentro del Campo de Fuerza (en este caso, «Campo Magnético»). Así pues, la observación de un caso particular fue proyectada mentalmente a todo el espacio, constituyendo un recurso gráfico de gran utilidad para explicar la transmisión de fuerzas. En la imagen de la Figura, las acciones magnéticas parecen fluir de los extremos de la varilla magnética orientando las partículas de hierro según marcan las Líneas de Magnéticas.

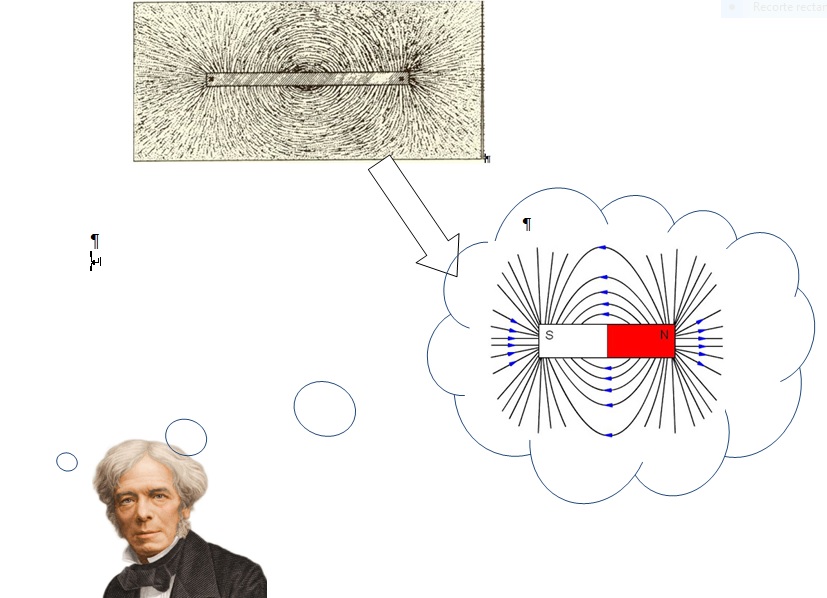

La líneas de fuerza se originan como un idealización a partir de la distribución que toman las partículas de hierro sometidas al campo magnético producido por un imán o barra magnética.
Pero, la representación gráfica corresponde a una imagen estática que refleja la disposición geométrica y no el carácter dinámico de la trasmisión entre puntos del campo magnético. Con el fin de probar la transmisión no instantánea de fuerzas, Faraday debía diseñar un nuevo experimento, lo cual suponía un desafío a su capacidad de innovación como experimentador y tras varios intentos, consiguió un doble éxito. Pues, por un lado, comprobó la hipótesis de la transferencia temporal de fuerzas y por otro, descubrió el fenómeno de la inducción electromagnética.

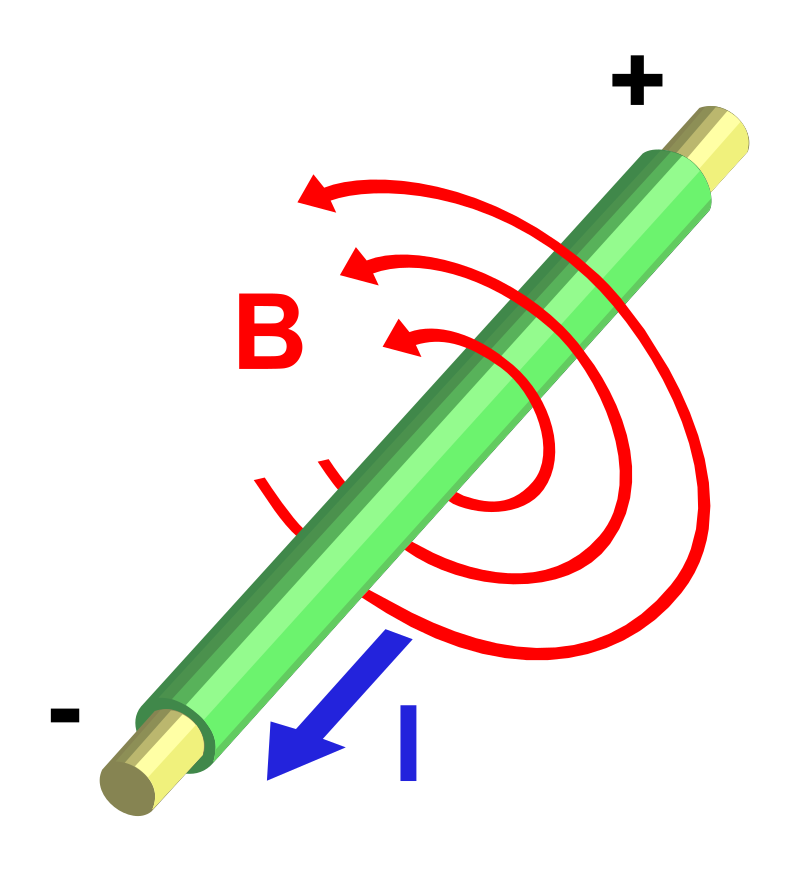

Una corriente eléctrica crea a su alrededor un campo magnético, cuyas líneas de fuerza son circunferencias con centro en el conductor.
